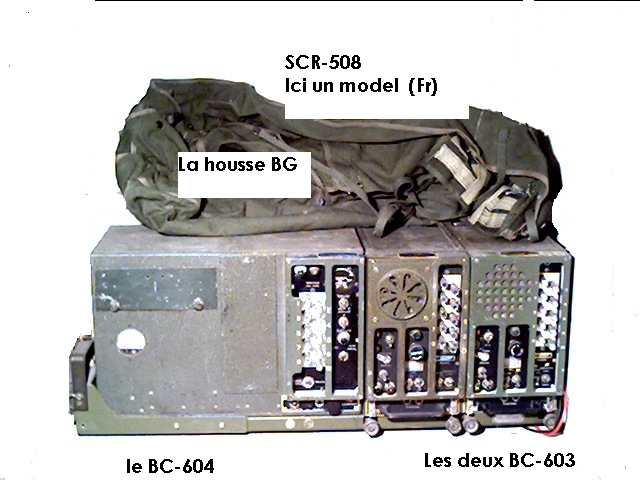

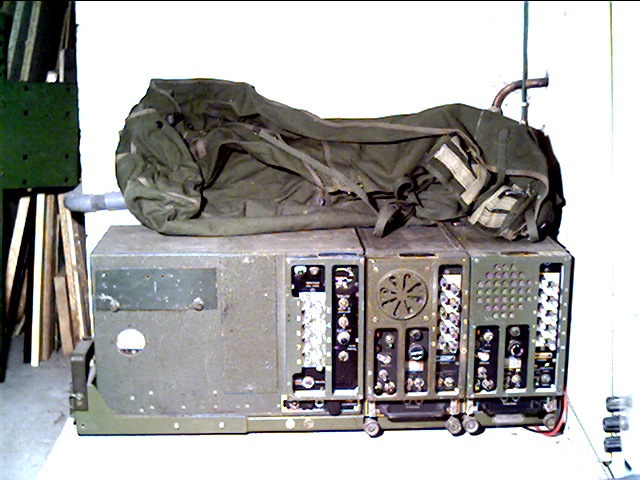

L'équipement SCR-508 voir la photo de l'équipement SCR-508Origine US
Genre : émétteur récepteur à onde décamétrique en modulation de fréquence.
Le TM est : TM 11-600
Composition sommaire de l'équipement
Deux récepteurs BC 603 avec leur convertisseur tournant DM-36
ou un récepteur et un interphone BC 606 une plaque de récepteur BC 603 (Fr)
Un émetteur BC 604 avec son convertisseur tournant DM 35
Un "mouting" support des équipement FT 237
Une antenne fouet
Une antenne fictive A-62
Accessoire divers casque HS30 , microphone
Gamme d'onde de l'émetteur BC 604
Modulation F3 = FM
Gamme de 20 à 27,9 mégahertzs
Nombre de canaux 80 , espacés de 100 Kilohertzs
Portée : 16 km puissannce 30 Watts
Tubes éléctronique utilisés :1619,1624,6AC7,12SG7,6SL7GT,6J5,6H6,6V6
Antenne : embase MP-37 et MS-51 à MS-53 ou embase AB-15/GR MS-116 à) MS-118
Poids
Total dans son embalage : 326 Kilos
Un récepteur BC 603 : 16 Kilos
L'émetteur BC 604 : 30 Kilos
Fonctionnement : sous 12 ou 24 Volts : Consommation
sous 12 volts = 20 Ampères
sous 24 Volts = 12 ampères
Nature des véhicules utilisés avec le SCR 508 :
Chars, voitures blindées,, voitures ordinaires
