SCR-336 BC611

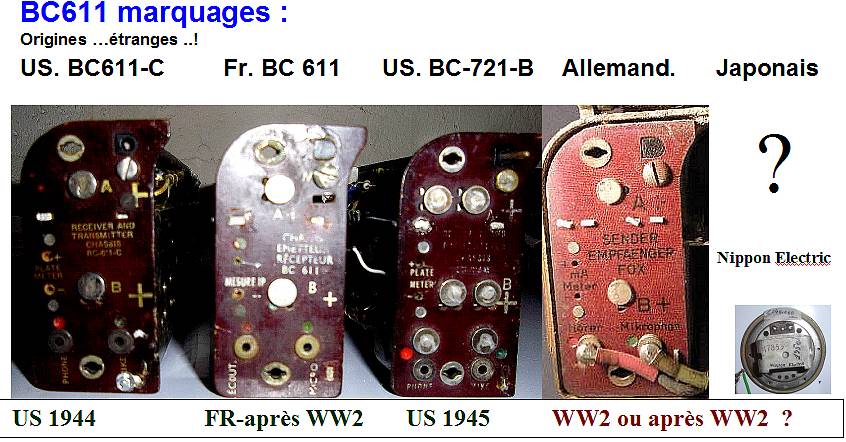

Insolite , matériel
Allemand et Japonais.

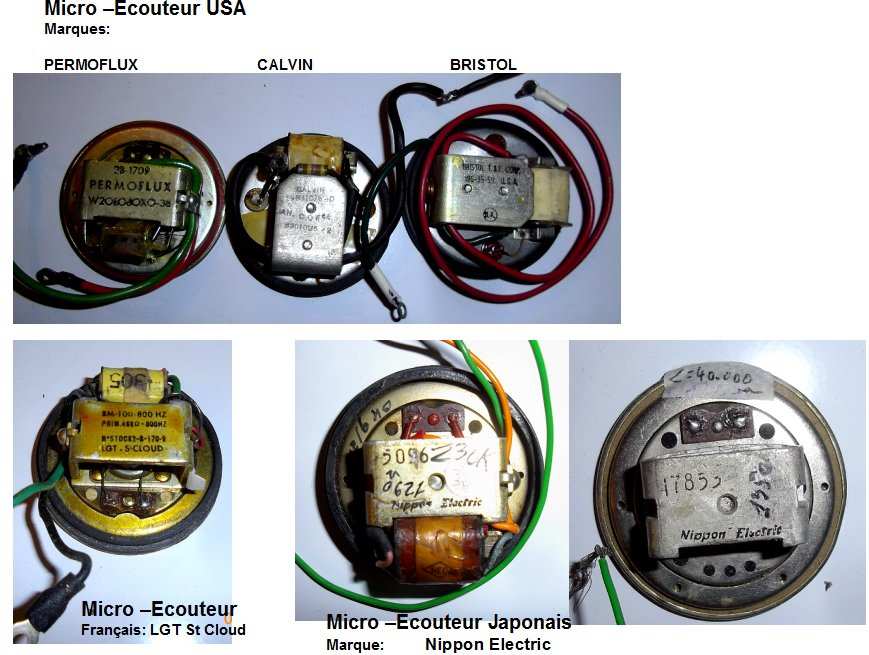

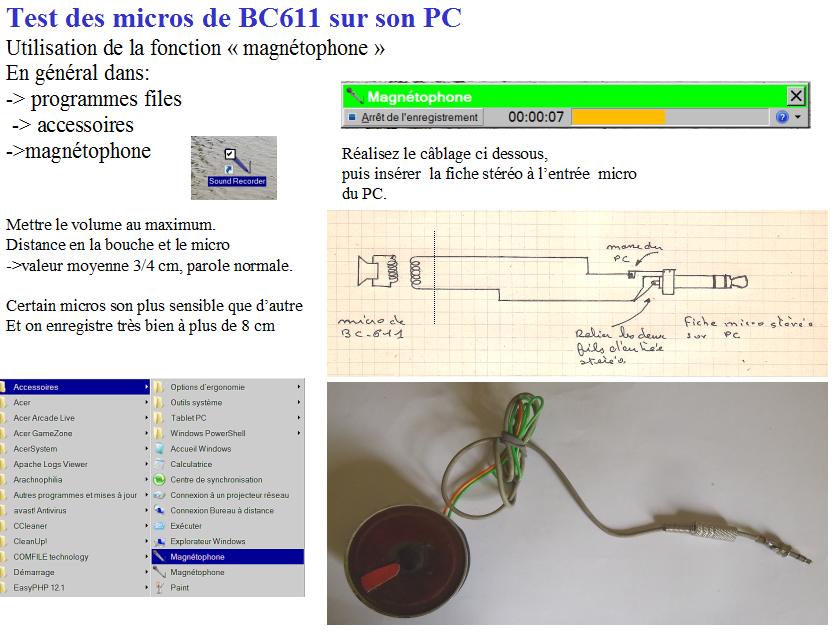

Nouveau : BC611-SCR536 Comment tester les micros/haut- parleur avec
son PC .
Cliquez sur l'image pour l'agrandir
Ecouter le son obtenu lors de ce test

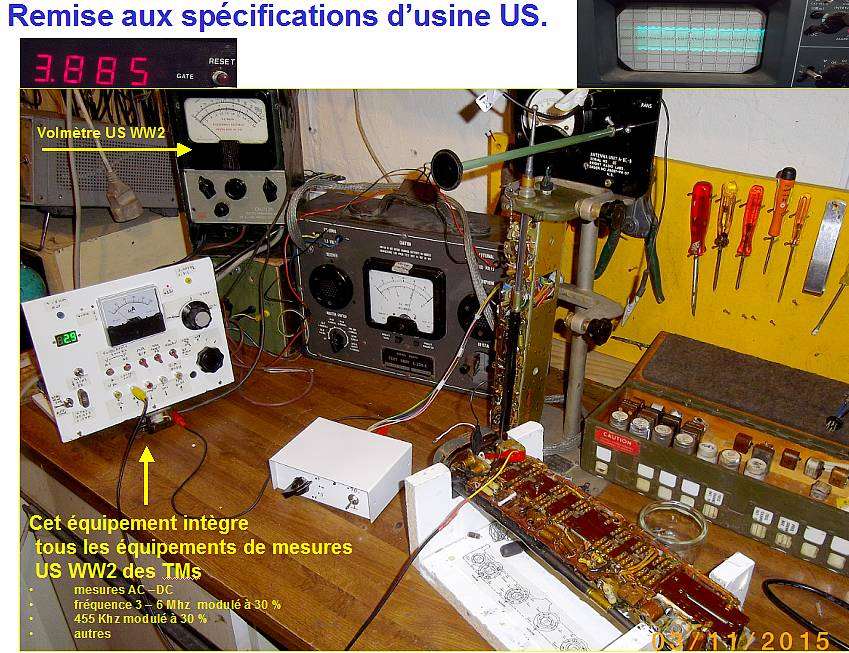

Le coffret de réglage IE-17 du BC611

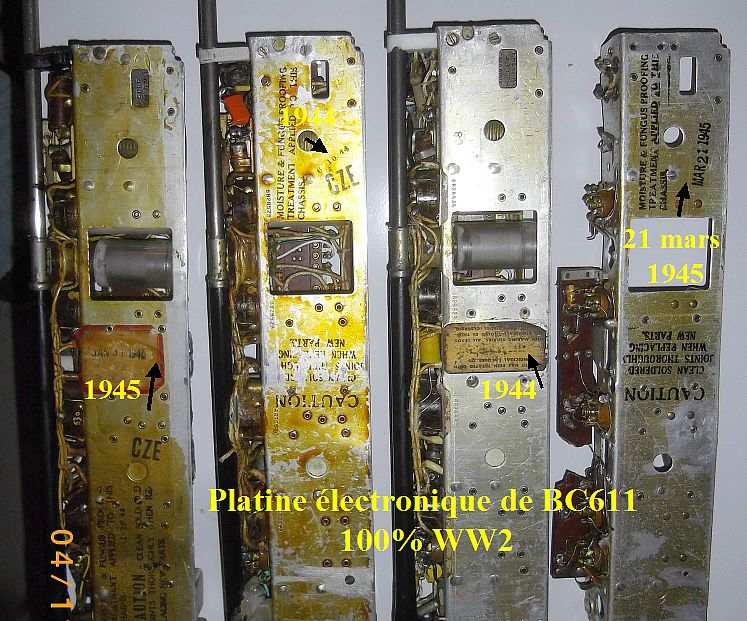

Le SCR-536 (BC611) permet des liaisons de 2 Km en terrain dégagé, si il est bien réglé....... Les versions USA à coupelle de 1943-1944 sont à 99% en panne . Les résistances miniatures ont changées de valeurs. Les condensateurs sont sec ou coupés. Il est préférable de trouver la vesion BC611 F qui à un cablage plus robustre. * Sont utilisation en ville est déconseillé car il y à trop de pertubations de tous types tel que : ordinateur , boitier CPL , néon , moteur , bloc d'alimentation à découpage etc etc en ville très souvent rien n'est audible sur un BC611 suivant l'endroit ou l'on se trouve . (même en haut d'un immeuble)
Les manuels de dépanage, de réglage et d'entretien . TM Français référence : TM 11 235 C1 TM USA de mai 1945 radio sets SCR-536 A-B-C-D-E and F : TM-11-235 TEST équipement pour le SCR-536 (BC611° TM 11-311 : test équipement 1E-17-E

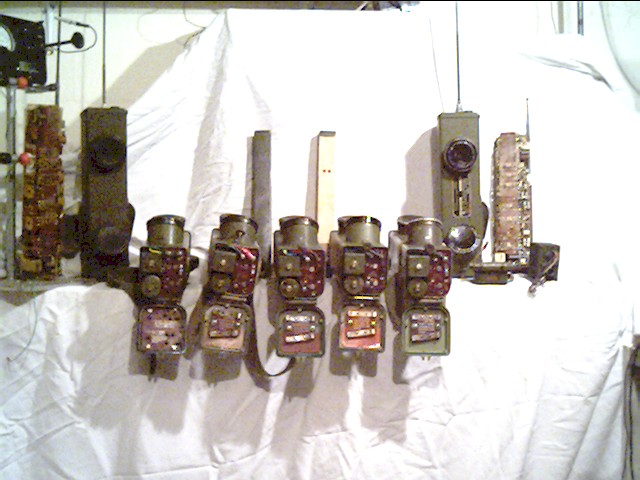

Photos de 7 BC-611 avec leur pileLBA38
|
Ces piles sont fabriquées et ajustées une par une , compte tenu du filtrage à effectuer .. me contacter (Je ne suis pas un commerçant) (en principe j'en ai une ou deux d'avance à échanger ou à vendre.) |
