Ce compte tours a été
réalisé dans un boitier métallique , et le cablage
sur une petite planche de contreplaqué,
sur laquelle sont clouées des pointes
en laiton qui permettent la jonction entre chaque composants.
La mise au point et l'étalonnage ont
été effectués avec un générateur BF
et un oscilloscope.
300 tours = 10 ms
500 tours = 16 ms
800 tours = 26 ms
L'étalonnage a été
réalisé avec un controleur numérique.
L'affichage final est fait sur un galvanomètre
à aiguille, (quelques uA de sensibilité) dont , l'adaptation
est réalisée par
une résistance série de 470
ohms et un condensateurs de 10uF (écrasement des pulses résiduels).
Le Galvanomètre utilisé est
un galvanomètre récupéré sur une épave
de - Détecteur de mine SRC 625 -
le 1= 1000 tours
soit 33 ms
le 2= 2000 tours
soit 66 ms
le 3= 3000 tours
soit 100 ms

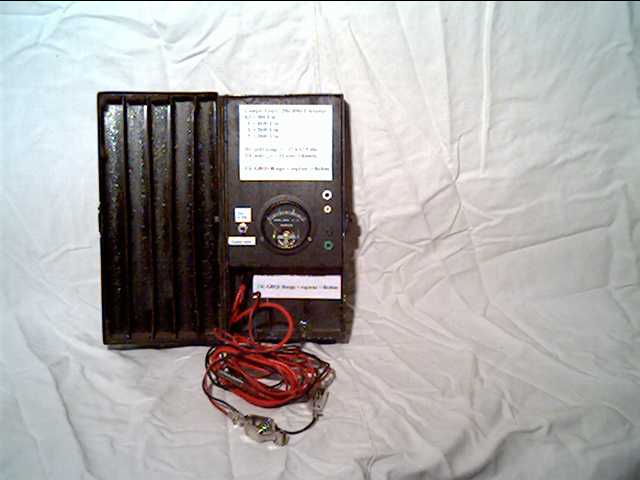

La photo du compte
tours réalisé. cliquez ici
Cliquez Ici

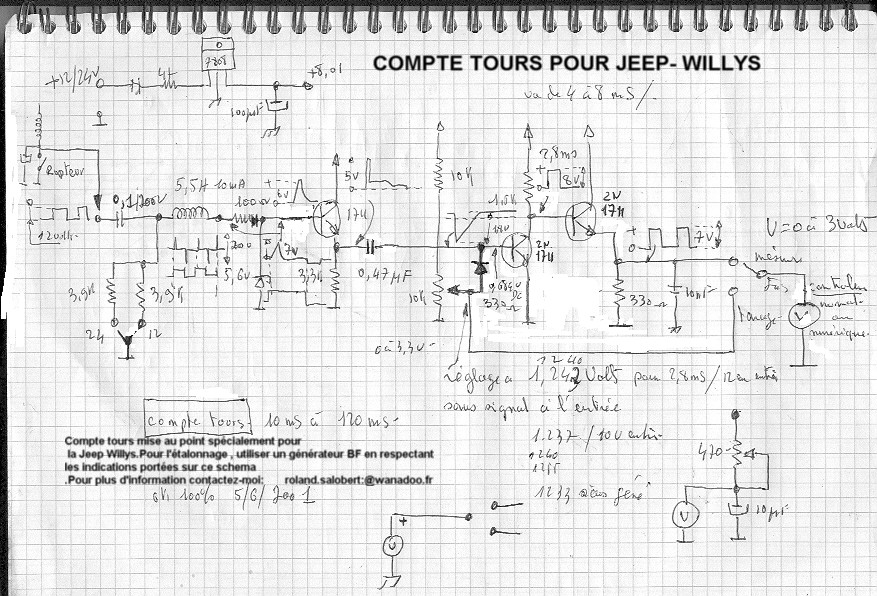

pour voir le Schéma.
Compte tours pour Jeep Willys.
