Elévateur de tension 6 volts en 12 Volts
pour tout véhicule ayant une batterie de 6 Volts
"Jeep Willys , Dodge et autres...""
La réalisation et les photos du prototype

anciens articles 2003 et 2004
 Schéma d'un compte tour-pour la Jeep Willys.
 Faire de la peinture craquelée.

Remplacement de la dynamo 6 volts par
Un alternateur 12 volts
Monter la poulie de dynamo 6 volts sur un alternateur de 12 Volts
cliquez sur le texte pour voir la modification
Petit élévateur de tension à partir d'une batterie 6 volts
Cet élévateur de tension peut fournir une tension de 12 volts sous  0,8 Ampère maximun ,
à partir d'une batterie de 6 Volts (nos Jeep).
Ce circuit est très simple et peu être réalisé par tous, surtout si vous recablez vos faisceaux éléctrique de Jeep.
Le rendement est de 75 % .
Le circuit consomme environ 2 Ampères sous 6 volts.

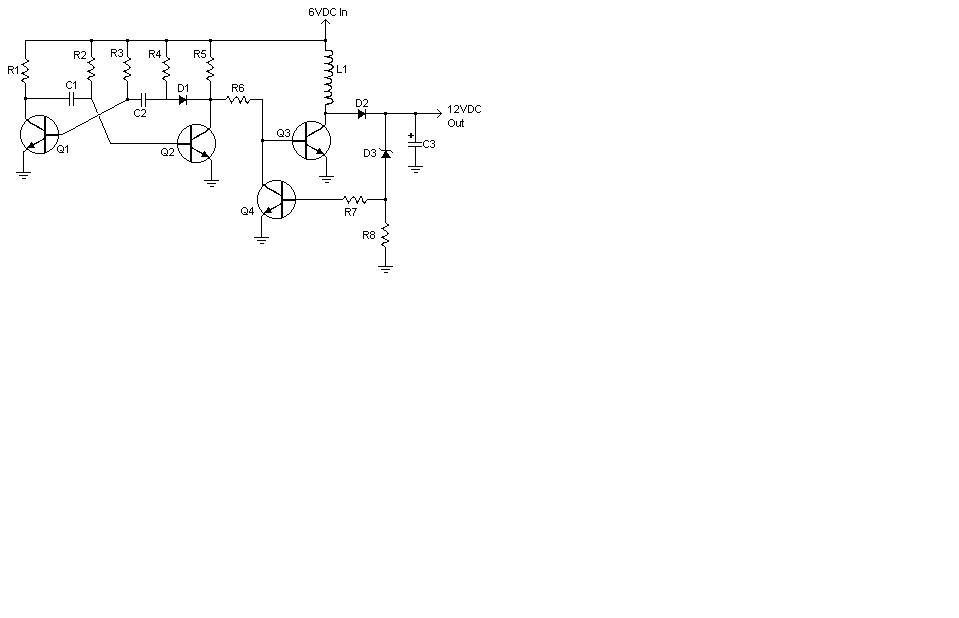

Schéma de principe.(Cliquez pour obtenir le schéma)
Composants à utiliser:
R1, R4 2 2.2K 1/4W Resistance
R2, R3 2 4.7K 1/4W Resistance
R5 1 1K 1/4W Resistance
R6 1 1.5K 1/4W Resistance
R7 1 33K 1/4W Resistance
R8 1 10K 1/4W Resistance
C1,C2 2 0.1uFCondensateur  Céramique
C3 1 470uF 25V Condensateur chimique
D1 1 1N914 Diode
D2 1 1N4004 Diode
D3 1 12V 400mW Diode Zener
Q1, Q2, Q4 3 BC547 NPN Transistor
Q3 1 BD679 NPN Transistor
L1 1 Voir texte ci-dessous
MISC 1 Prévoir un gros radiateur sur le transistors Q3
Bobine L1 :
L1 est une induction (bobine composée de 80 tours de fil de cuivre émaillé de  0.5mm
de diamètre bobinée sur un tore de 40 mm de diametre extérieur
(tore que l'on trouve dans les alimentation à découpage de vieux PC)
Dem andez à votre revendeur de composant électronique.

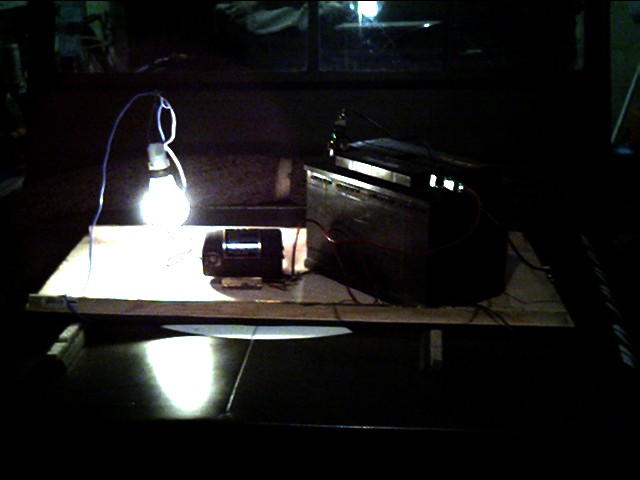

220 volts sur la Jeep
Sur la Jeep : comment  s'éclairer en 110 ou 220 volts à partir d'un "dynamotor "d'équipement RADIO de type SCR xx


1- prendre un équipement qui à un "dynamotor" de type DM xxx
2- cabler deux fils sur la sortie haute tension (souvent 250 Volts continu) à une ampoule 220 Volts 50 watts
3- raccorder le" dynamotor" sur la batterie de la jeep.
4- note prendre un "dynamotor qui correspond de préférence à la tension de votre batterie (6-12 ou24 volts).

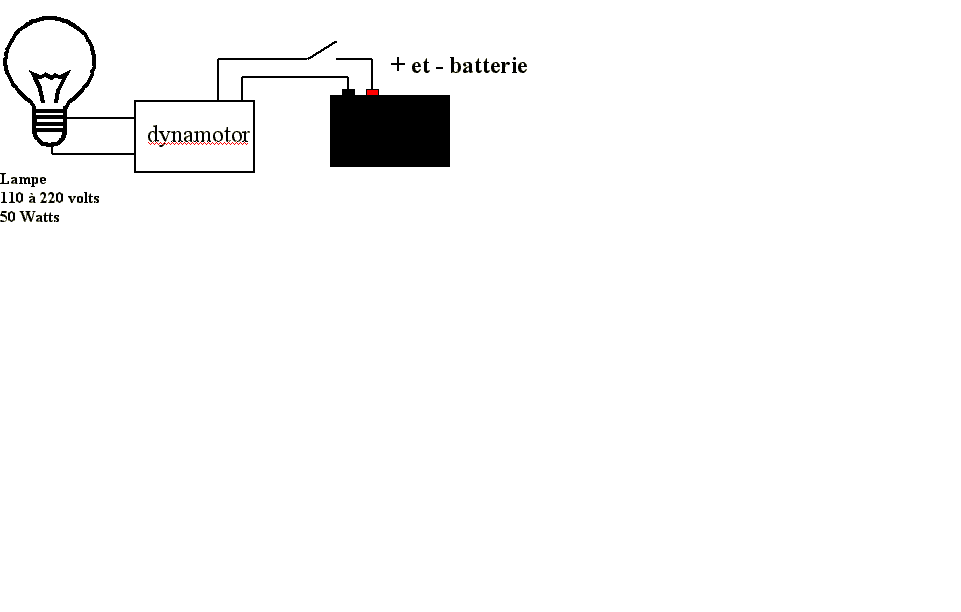

...............et voici le plan du montage



New: Information sur tous les DYNAMOTORs ou ALIMENTATIONs (Power Supply)
des postes US éventuellement utilisés  avec la  J eep.
Liste de" Ray Robinson        robinson@srsuna.shlrc.mq.edu.au    "

Cliquez sur le (ou les liens)

- Contruction d'une Jeep en carton d'apres un document de découpage  de 1944.

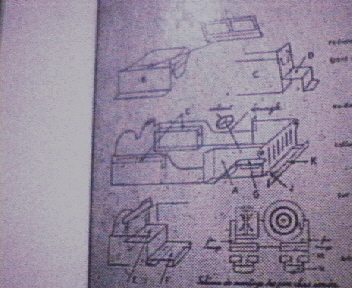

- Découpage ( image à agrandir) :  montage global,  soldats et toit,  chassis,roues etc...

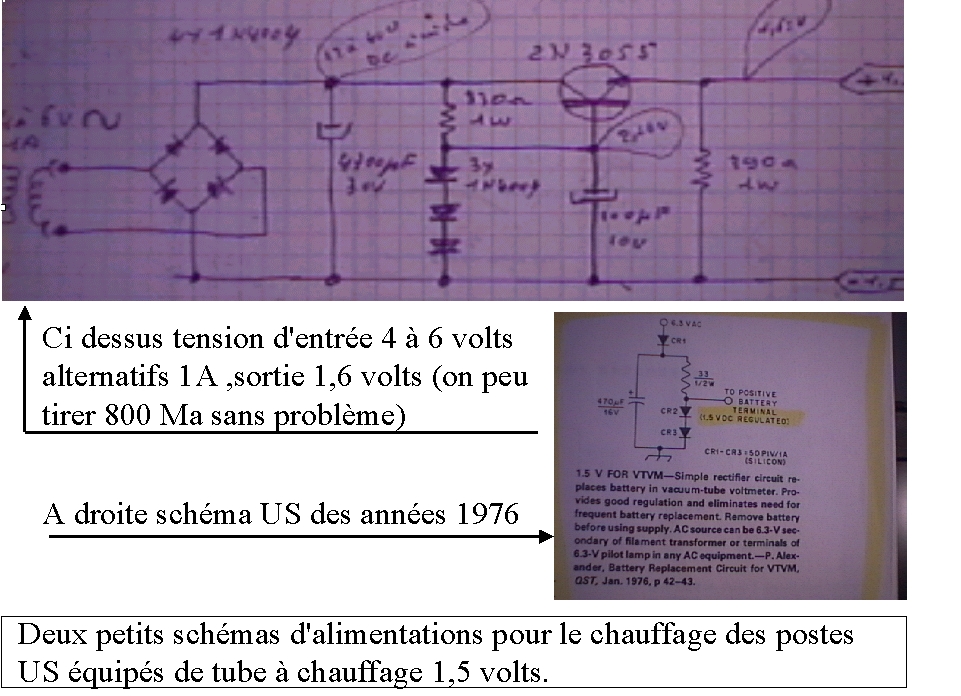

Faire du 1,5 volts pour le chauffage de tube radio des postes US  ou autres à partir de 6 volts alternatif ou 12 DC.

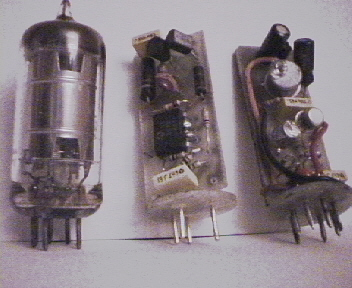

Montage expérimental :

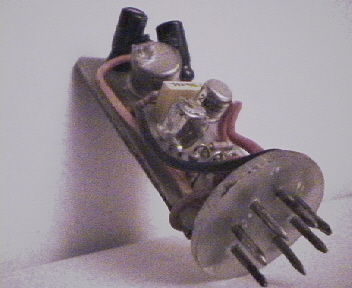

-  remplacement du tube BF 3Q4
   par un montage à transistors

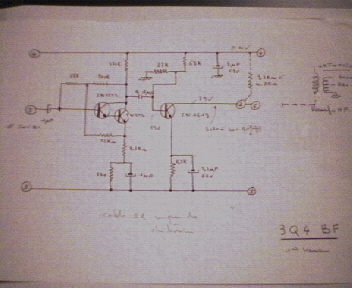

Schéma du  tube ( à transistors !)
