Pour nos Radio US : PILES  BA-xxxx WW2 BC659/BC620 , BC1000, SCR694 ,  ANGRC9 , SCR625 , SCR536 (BC61)autres ...



PILES BA xx :

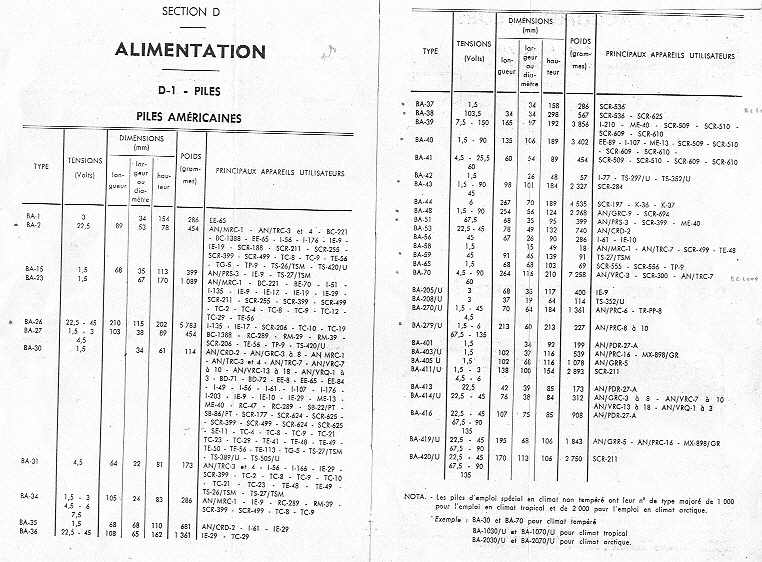

Toutes les piles USA WW2 : la liste et les dimensions  des  piles US 1939 /1 945 BA xx

Tension de sortie des piles type  BAxx       WW2  US ou Fr
Généralement il y a  en sortie  : 1, 5 v , 4, 5 v , 60 v , 90 v, 150 v
et quelques fois : 45 v et d'autres tensions.

Boitier pour piles BAxx WW2.
Les formes de piles BAxx et les boitiers en carton étant très variés
je refabriqueen voitier que  la BA38 .
J'incorpore de l'électronique et/ou des accus dans une BA48 si on me fournri
une vieille BA48 encore exploitable

---

Divers exemple avec les Piles BAxx WW2  US ou FR

BA38:Refabrication de Piles  BA38 pour SCR-625 et BC-611 (SCR536)
La pile BA-38 exige deux types d'électronique pour obtenir de bons résultats.
 Un montage pour le SCR625
 Un montage pour le BC-611

Différentes étiquettes de BA38

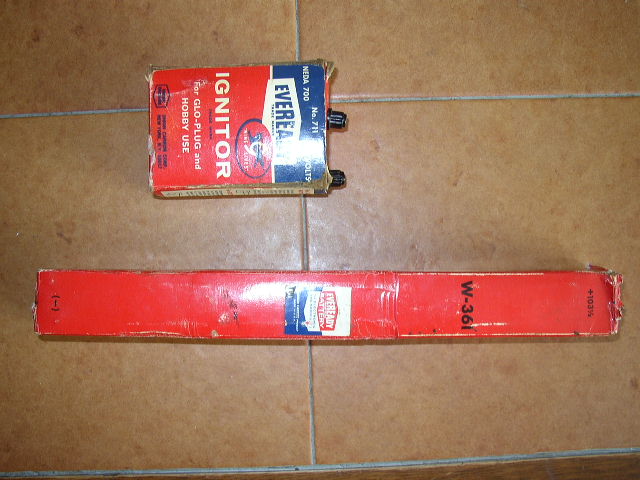

Une photo de BA38 rouge année ?  et une autre pile

---

Exemples des possibilités de réalisations et assemblages
d'un module type BAxx dans vos équipements

- BA40 le dessus d'une vieille BA40 retrouvée ( 1943)
- BA40 aprèsle vidage des anciennes piles, un module éléctronique incorporé dedans.

---

- Pile BA48 ma vielle version de pile BA48 (1995)  : le lien

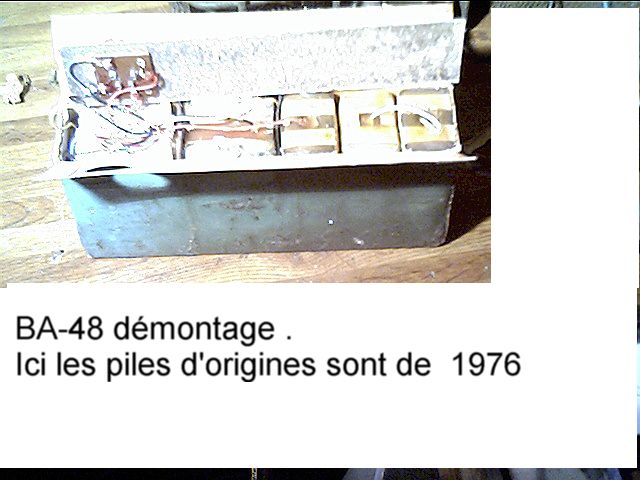

- Le désassemblage d'une BA48.

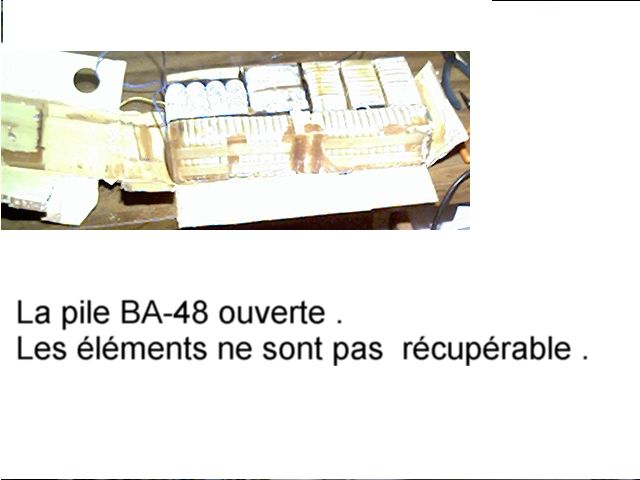

- La BA48  son conrennu d'origine non récupérable.
- Une BA48 avec son électronique intégrée  raccordée sur un BC1306
- Pile BA48 un module électronique remonté à l'intérieur:
 son  dossier de refabrication fichier BA48.PDF (640 k)

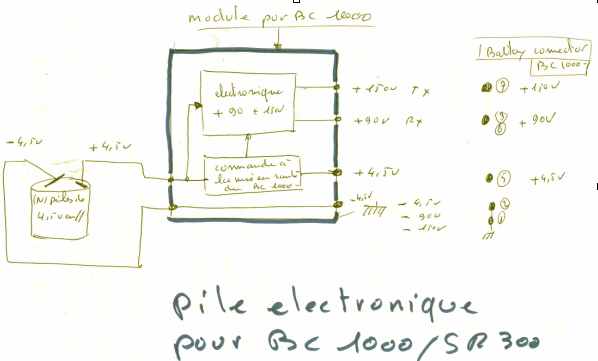

- Pile BA70 croquis pour un BC1000   : ..................................... croquis schéma de cablage

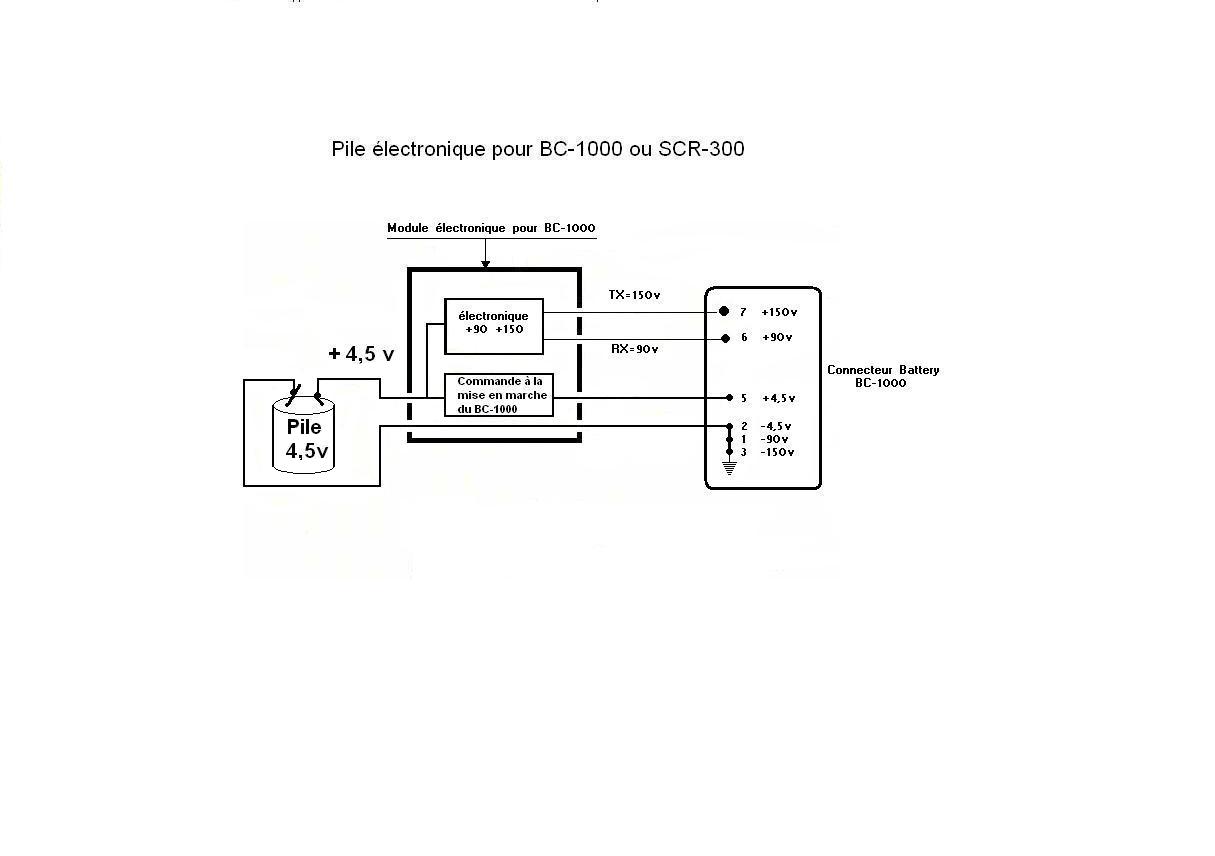

même schéma mis  en forme     (par Alain S.)

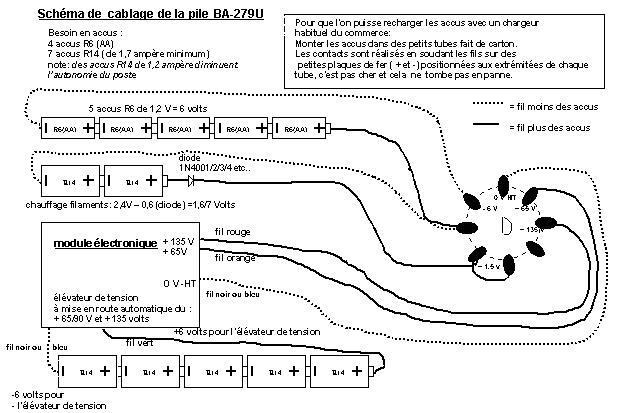

- Pile BA-270  ( pour PRC10 ou autre poste de radio US)  ... schéma de réalisation de la pile

---

Piles diverses pour radio civiles des années 1950

Pile référence = ?

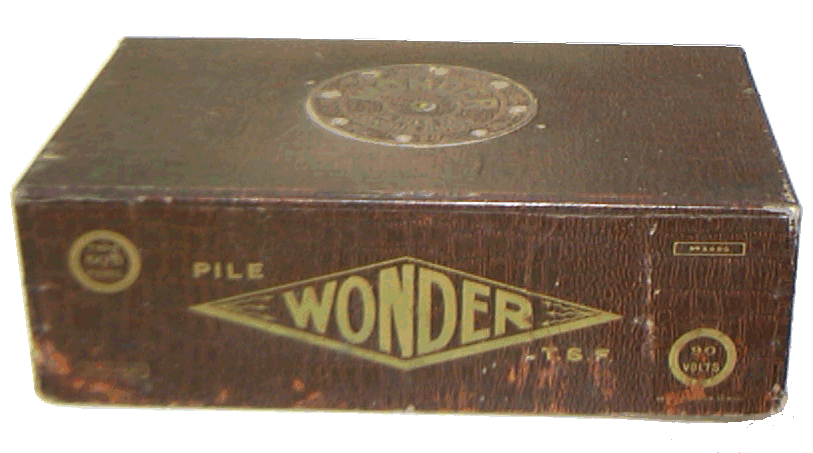

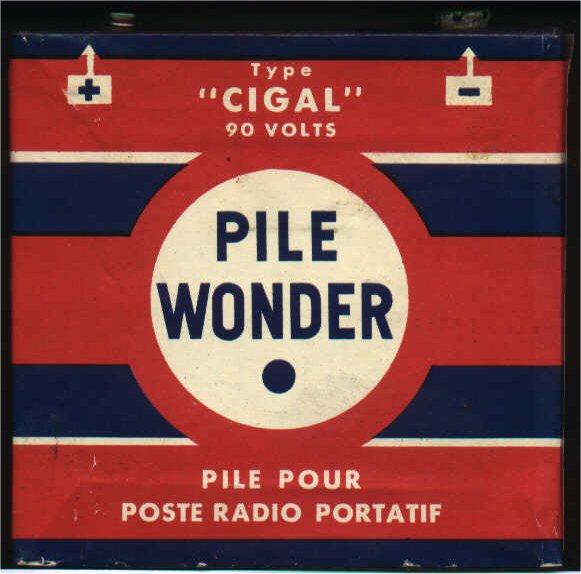

Pile Wonder de 90 V  pour la T.S.F. Année = ?

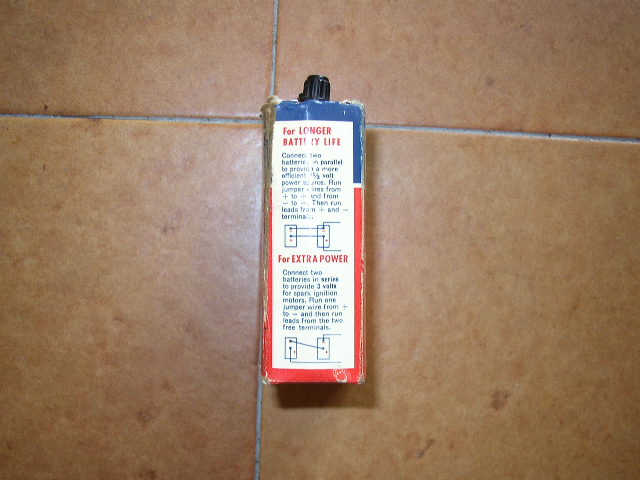

Pile de 4,5 V vers 1950
Une autre pile de 90 V pour usage de poste de radio

---
